簡介

聚乙烯丙綸多層高分子復合防水卷材主要是以無紡布和聚乙烯為主要原料，經(jīng)添加助劑改善性能制造的一種有增強保護層、防老化層、防水層材料為一體的復合型防水材料。

產(chǎn)品特點

1、抗拉強度高、抗?jié)B能力強、低溫柔性好，膨脹系數(shù)小、溫升效應低、變形適應能力強、摩擦系數(shù)大，可與多種粘劑配合使用，粘接效果良好。

2、用該產(chǎn)品施工后的防水層表面可直接進行裝飾裝修（如粘貼瓷磚、地板磚、馬賽克、抹水泥漿等）。

3、使用該產(chǎn)品施工對找平層（基層）含水率沒有特殊要求，只要沒有水即可施工，而且施工質(zhì)量可靠。

4、產(chǎn)品屬樹脂類聚乙烯系列高分子防水卷材，是一種無毒、無污染的綠色環(huán)保型產(chǎn)品。

施工工藝

清理基層→節(jié)點及復雜部位處理→配制聚合物水泥防水粘結(jié)料→基層涂刷聚合物水泥防水粘結(jié)料→聚乙烯高分子復合防水卷材→卷材搭縫粘貼→收口密封→清理、檢查修整→施工保護層

施工要求

1、基層清理：將鋪貼防水卷材的基層面（找平層）清理干凈，并灑水保持基面濕潤

2、配置膠粘劑：膠漿的配比：水泥與專用膠粉重量比為100（水泥）：1（膠液）：50（水）水適量。配比方法：先將膠粉放入容器中，再加水泥邊攪拌，待攪拌均勻后，加水攪拌成糊狀流體后方可使用。

3、處理復雜部位：對工程設計及相關規(guī)范要求的需要進行加強處理的部位陰陽角、結(jié)構(gòu)變形縫等，按照實際寬度要求進行加強處理。

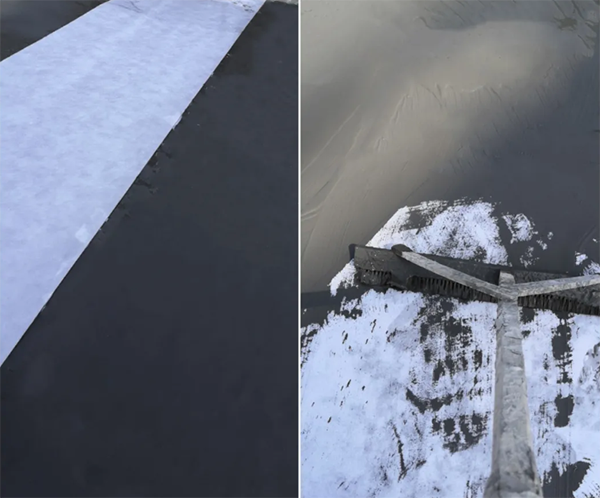

4、鋪抹膠粘劑：膠粘劑按照卷材的位置攤鋪，膠要連續(xù)適量均勻，不漏底不堆積，厚度應保持在1mm，然后鋪卷材用刮板排氣壓實，排出多余的膠劑。外邊緣寬出將要鋪貼的卷材的范圍（如下一幅相鄰卷材鋪貼間隔時間較長，多余的水泥素漿或水泥砂漿應在該幅卷材鋪貼后立即鏟掉）?；鶎雨庩柦翘帒盟嗨貪{或水泥砂漿抹成圓角。稠度較小的膠粘劑還應特別注意壓實，以保證其與基層間的結(jié)合緊密及自身的密實。

5、鋪貼聚乙烯復合防水卷材：在施工面彈好基準線，將卷材預鋪調(diào)整。卷材鋪貼時應采用滿粘法，防止時間過長影響粘接質(zhì)量，粘結(jié)前，在鋪設部位將卷材預鋪，找正方向后，中間固定，將卷材一端卷至固定處，涂膠滿粘，這幅貼完后，再將預放的卷材另一端卷回至粘好的位置，連續(xù)粘結(jié)直至整幅。

6、排氣：卷材鋪貼后，隨即用抹子或刮板從上方拍/抹/刮壓卷材，排除卷材與膠粘劑之間的空氣，使卷材與膠粘劑緊密結(jié)合。

7、卷材搭接邊：待膠粘劑本身具有一定的強度即卷材與其之間具有一定的粘接力（一般需要2d-3d）后，借助該部位膠料的粘性，用小壓輥將搭接邊壓實，粘牢。

（本文來自防水與施工）
