隨著社會的發(fā)展，時代的進步，現(xiàn)代建筑領域中聚合物水泥，防水系列產品的應用已經得到了廣泛的推廣。但隨著市場的需求量增大，在實際生產和應用過程中出現(xiàn)的問題也逐漸增多，為了避免在以后的實際應用中再遇到類似的問題，現(xiàn)將常見的問題及注意事項列出。

一、聚合物水泥防水系列產品的分類及其優(yōu)缺點

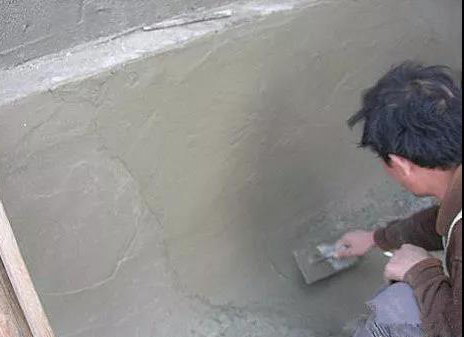

1. 水泥灰漿、砂漿類




產品特點：水泥灰漿、砂漿是以聚合物乳液和多種添加劑組成的有機液料，搭配水泥基填料組成的無機粉料，再經過一定比例配制成的雙組分水性防水灰漿、砂漿。

優(yōu)點：水泥灰漿、砂漿屬于水性涂料，無毒無害無污染，是環(huán)保型非常高的涂料，該材料可以直接在混凝土表面施工并粘接牢固、施工方便、不受基層含水率限制、干燥快、凝結時間短，一般在施工2小時之后就可以粘貼在基層表面。

缺點：該類材料屬于剛性防水涂料，成膜之后彈性會比較差，會隨著建筑沉降和錯位影響防水效果，比較適合用在結構穩(wěn)定的位置。

2.丙烯酸類

產品特點：丙烯酸類涂料可以加水稀釋，屬于水溶性材料，無色無味，環(huán)保性較好。

優(yōu)點：丙烯酸類涂料在干燥之后結膜非常緊密，而且結膜之后彈性和延展性都非常好，也不會隨著基層的沉降和錯位而出現(xiàn)斷裂的情況，該種材料是目前家裝中用的比較多的防水材料，并且價格也相對優(yōu)惠。

缺點：該類材料需多次薄涂才可達到設計厚度，施工周期較長，成膜需良好通風和較高溫度，涂膜長期耐水性不好。

二、對JS防水涂料的認知

按聚合物乳液和水泥的不同比例，JS防水涂料分I型、II型和III型。I型，其聚合物含量高，彈性好，適于非長期浸水環(huán)境、較干燥、活動量較大的基層；II型聚合物含量相對降低，材料延伸率隨之大幅降低，剛性增加，粘接強度提高，涂膜抗穿刺、干燥快，但低溫柔性較差，適用于長期浸水環(huán)境或潮濕、活動量較小的基層；III型為水泥中加入少量聚合物配成的彈性水泥砂漿，粘接強度高，有一定的延伸率和抗裂性，主要適用于地下室、廚衛(wèi)間、外墻等，作為背水面防水效果更好，特別是作為飾面瓷磚的粘接材料，可以有效地解決外墻飾面瓷磚脫落而造成墻體滲漏問題。

三、防水系列產品在實際應用中常出現(xiàn)的問題

以聚合物類防水產品為例:

現(xiàn)象一：防水層起皮、粘接不牢固。

原因：

⑴ 基面強度不高，有起皮、起砂現(xiàn)象，

⑵ 基層表面堆積灰塵，涂防水層之前未掃除浮灰

⑶ 基層較干燥，將防水材料中的水分吸走，造成防水材料中的膠凝材料水化時不完全

處理方法：

⑴ 對有缺陷的部位應進行修補，必要時要鏟除起皮、起砂部位重做。

⑵ 施工時要按要求嚴格清理基面

⑶ 施工前要充分潤濕基層

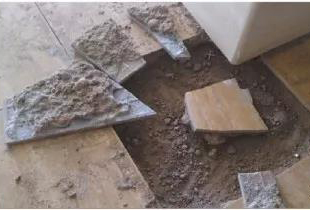

現(xiàn)象二：涂完防水層，貼上瓷磚后，前期沒有異象，后期出現(xiàn)了空鼓掉磚的現(xiàn)象。

原因：

   ⑴ 防水層自身內部斷裂，防水涂料自身的強度不夠

   ⑵ 防水層與基面斷裂（在基面處理正確的前提下），防水涂料自身的粘接力不夠，使用的乳液過于偏柔性，瓷磚膠加瓷磚有一定的重力，可能當時粘接沒問題，但長時間由于重力的影響，造成防水層和基面斷裂，形成空鼓繼而掉磚。

   ⑶ 防水層與瓷磚膠斷裂：a. 瓷磚膠自身的粘接不夠；b. 防水層表面過于光滑。

處理方法：

   ⑴ 調整防水涂料自身的配方，增加膠泥材料的用量；

   ⑵ 更換Tg相對高點的乳液，提高抗拉能力；

   ⑶ a. 更換粘接力好點的瓷磚膠；b. 在防水層表面涂層界面劑，增加粘接，或者在防水層施工后表面涂一層細砂。

現(xiàn)象三：防水層表面有氣孔或者砂眼

原因：

   ⑴ 防水涂料自身的消泡未做好，使用的消泡劑消泡效果不好；

   ⑵ 材料自身過于黏稠，在攪拌的過程中產生的氣泡被包裹在漿體中不易消除；

   ⑶ 基面過于干燥，將防水材料中的水分吸走，干的快，不能很好的成膜；

   ⑷ 材料攪拌不均勻，攪拌后未靜置，材料自身在攪拌過程中產生的氣泡未消除就開始施工。

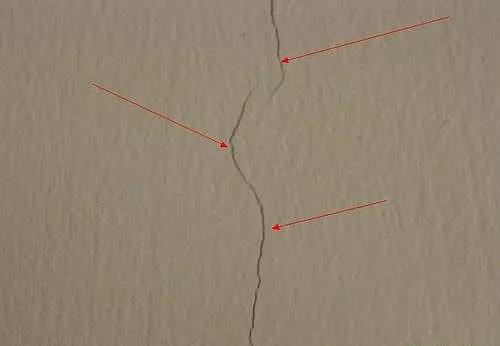

原因：

   ⑴ 基面未做潤濕處理，表面太干，吸走了材料中的水分，造成局部水化不完全，進而引起收縮，形成開裂；

   ⑵ 施工時一次涂刷的太厚，收縮增大，引起開裂；

   ⑶ 基面不平整；

   ⑷ 基面自身有收縮，進而引起防水層的收縮開裂；

   ⑸ 在犄角處使用了比較剛性的材料。

處理方法：

   ⑴ 表面進行潤濕處理，但不能有明水。

   ⑵ 防水層至少分兩次涂刷，每次涂刷的厚度不能大約1mm且必須待第一層完全表干以后再進行第二層的涂刷。

   ⑶ 將基面不平整處，進行修復或者鏟除。

   ⑷ 對收縮相對明顯的基面進行處理，用地固界面劑涂刷處理。

   ⑸ 犄角處選用柔性好的材料。

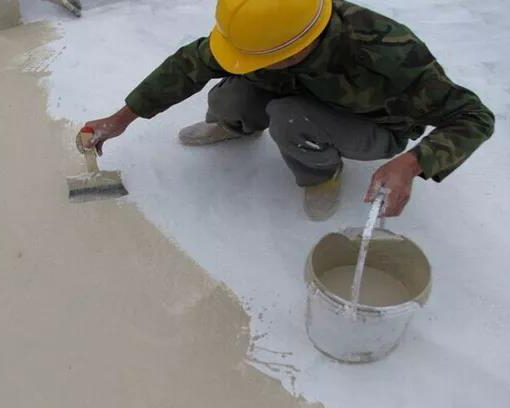

現(xiàn)象五：防水層表面存在泛白

原因：

   ⑴ 材料攪拌不均勻，液料與粉料未充分混合；進而造成離析；

   ⑵ 施工時，基面有明水。

處理方法：

   ⑴ 充分攪拌均勻靜置5min后，再涂刷；

   ⑵ 待基面沒有明水后再涂刷。

現(xiàn)象六：防水層干燥速度慢且表面有水珠

原因：單組份丙烯酸涂料是通過水分揮發(fā)成膜，潮濕、低溫環(huán)境，阻礙了涂料中水分的揮發(fā)；而水珠是由于空氣潮濕、不流動。

處理方法：

   ⑴ 加強室內的通風條件可以更利于水分的揮發(fā)；

   ⑵ 采用薄涂和多遍涂刷的方式，有利于水分的揮發(fā)，且必須待前一遍表干后再涂刷下一遍；

   ⑶ 在潮濕條件下，盡量使用雙組分的防水涂料進行施工。

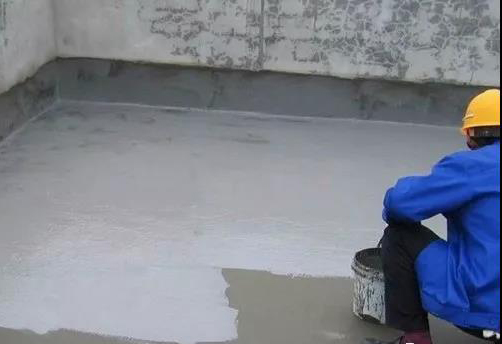

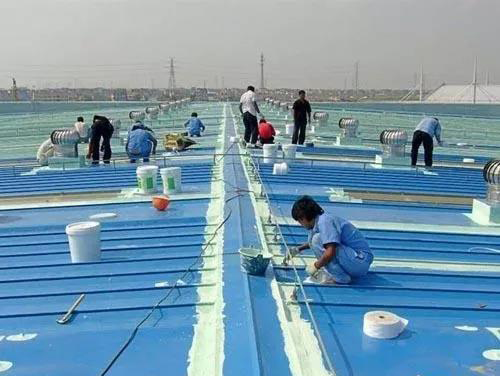

四、防水系列產品施工時注意事項

1.基層處理要求：平整、堅實、干凈、無浮灰和油污，細部處理完整無遺漏。

2.涂刷防水層時應遵循的原則；

涂刷防水層時要按照先細部（管根、漏水孔等）后大面（墻面和地面）的原則。陰陽角宜作成圓弧形，大面積防水施工前，按設計要求在留設凹槽內填密封材料，在犄角處先用毛刷刷涂2遍涂料。防水涂料滿涂，無遺漏，與基層粘接牢固。無氣泡，無裂紋，無脫層，表面平整，卷起部位涂刷高度基本一致均勻，厚度需滿足產品的規(guī)定要求。防水涂膜施工需按說明書規(guī)定的時間進度分步操作。

3.防水施工時監(jiān)督環(huán)節(jié)：

⑴ 防水部位要全面；

⑵ 防水層施工要嚴格按照產品說明書涂刷并刷夠一定的厚度。

⑶ 施工過程要細致：墻面與地面的接縫處，陰陽角、水管、地漏和衛(wèi)生潔具的周邊及鋪設冷熱管的錨溝內是重點防水部位，施工時必須細致。

4.防水施工后要做保護層

防水層做好后還要在上面繼續(xù)施工貼瓷磚，往往很容易就造成防水層的破損，如果在破損處得不到修補或沒有發(fā)現(xiàn)，將來必然會引起滲漏，因此要打上保護層，通常采用的是水泥加入界面劑再加入剛性防水材料攪拌均勻涂料，這種混合物凝結后強度超過一般混凝土材料，同時因為加入了剛性防水材料也不失為一道防水屏障，意在一舉兩得。這樣的防水才能萬無一失。

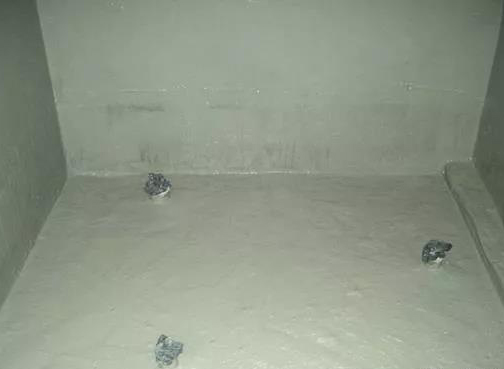

5.防水做好后，驗收：

⑴ 對于非輕質墻體：

閉水實驗可驗證防水層的防水功能是否正常。做閉水試驗要封好門口及下水口，Z高點蓄水層深度不少于20毫米，蓄水時間不少于24小時，檢查是否有滲漏點。目測檢查法：打開樓下廁浴間觀察是否有滲水痕跡或水珠。接觸檢查法；用手觸摸可疑滲水處確認是否漏水。

⑵ 對于輕質墻體防水施工驗收

淋水試驗，即用水管在做好防水涂料的墻面自上而下不間斷噴淋3、4分鐘，墻體另一側無滲透現(xiàn)象才可驗收合格。

（本文來自功夫防水）
