一、屋面防水卷材滲漏

屋頂作為建筑物Z上層覆蓋的外維護結(jié)構(gòu)，它的主要功能是保護人類生產(chǎn)、生活免受自然的危險。過去，瀝青油氈一直作為主要防水材料用于屋面防水。然而自然界的風(fēng)霜雨雪、太陽的輻射，氣溫的變化和其它外界不利因素等都會影響普通防水卷材的正常使用，尤其以日照、氣溫、降雨量影響Z為突出，當(dāng)然還有一些內(nèi)在因素的影響如屋頂本身構(gòu)造、施工方法不當(dāng)、后期使用等造成了屋頂普通防水卷材的滲漏或破壞。

1、日照的影響

太陽對于柔性防水材料是不利的。太陽光線的能量使瀝青油氈的溫度升高并且誘發(fā)化學(xué)反應(yīng)，從而加速防水材料的氧化老化，使瀝青油氈的韌性減少，脆性增加，對于可發(fā)生光化學(xué)反應(yīng)的防水材料體系，情況更加復(fù)雜。在普通防水卷材的應(yīng)用初期，陽光提供了化學(xué)交聯(lián)反應(yīng)所必須的能量，材料的強度和彈性有可能改善；但是隨著時間的拉長，光照能量Z終會導(dǎo)致并加速防水卷材的老化和斷裂。

2、溫度的影響

溫度高能夠加快瀝青材料的氧化與老化過程。對于一些加入了增塑劑（增塑劑一般為沸點較高、不容易揮發(fā)、與瀝青油氈有良好相溶性的低分子油狀物，可以增加瀝青油氈的韌性）的防水材料，溫度過高還可以促進增塑劑的遷移，導(dǎo)致材料脆性的增加。這樣，假如環(huán)境氣溫變化較大或溫度較低時，材料發(fā)生斷裂或龜裂的概率將明顯增加。此外，在高溫狀態(tài)下材料的粘流性很大，當(dāng)材料受到外力所引起的應(yīng)力作用時，容易產(chǎn)生塑性蠕變。低溫可以使普通防水卷材材料的脆性增加，在一定時期內(nèi)，材料在某一低溫狀態(tài)下假如防水材料的柔性不足，隨著材料內(nèi)部應(yīng)力的慢慢積累可能導(dǎo)致材料的低溫龜裂與變形斷裂。

3、降雨量（包括降雨和降雪）的影響

一般說來，降雨量的大小對防水材料性能直接影響不是很大。對于存在耐水性問題的普通防水卷材來說，較頻繁和長期的屋面積水，也會對此造成局部損壞。降雪過程伴隨著降溫和比較長的融化過程，也會增加普通防水材料的脆性。

施工方法不當(dāng)也是引起屋面瀝青油氈防水卷材的滲漏或破壞的原因之一。例如屋頂基層凹凸不平或基層沒有清掃干凈，從而有雜土等灰塵混入形成隔離層；找平層強度低，質(zhì)量差；屋面面積比較大，分倉縫設(shè)置不合理等等。

正是由于這些外界環(huán)境因素以及施工方法不當(dāng)?shù)鹊挠绊?，?dǎo)致了普通防水卷材還沒有到它的使用年限就出現(xiàn)滲漏或破壞，它們通常是以防水卷材“鼓包”、開裂以及卷材防水材料與結(jié)合層的剝離。

建筑物屋頂本身構(gòu)造對于普通防水材料的影響比較大，例如屋頂?shù)钠露?，如果在屋頂坡度比較大的情況下，屋面降水能夠順利的排出屋面，減少了雨水與瀝青油氈防水卷材的接觸時間，也減小了防水卷材出現(xiàn)滲漏的機率，從而延長了防水材料的使用壽命。屋頂使用過程的影響

正常使用中，由于檢修屋面或者在屋面設(shè)置其他設(shè)備造成瀝青油氈防水卷材被破壞。在上人屋面檢修時，在不注意保護的情況下，瀝青油氈很容易被踩壞。其他設(shè)備安裝于屋面時為了固定可能會破壞普通防水卷材。

1、瀝青油氈卷材防水材料與結(jié)合層的剝離。

瀝青油氈防水卷材與基層剝離，會嚴重影響防水質(zhì)量，致使卷材下垂，收頭脫落，雨水侵入，出現(xiàn)滲漏。

瀝青油氈防水卷材出現(xiàn)這種情況大多數(shù)是因為找平層、基層質(zhì)量沒有把好關(guān)（比如找平層質(zhì)量低劣，沒有充分干燥、容易起砂；基層表面凹凸不平等）；或者說普通防水卷材本身的質(zhì)量不合格；或者由于熱膠結(jié)料和自粘型卷材施工溫度低，造成防水層和基層粘結(jié)不牢而剝離脫開。

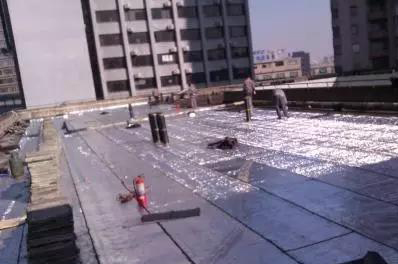

通常的處理方法有如下幾種：①在較小的屋面范圍內(nèi)，一般可以切開防水層，然后使其干燥，待其干燥后再涂刷粘結(jié)劑重新粘貼，Z后在切縫處粘貼300mm寬的卷材條。②在大坡度的屋面上，可采用機械固定的方法進行處理。通常在普通防水卷材剝離處用帶釘子或壓條釘牢，然后在釘子上面用密封材料封嚴（如果采用鋼壓條時必須對鋼壓條進行防銹處理）。③在屋面與墻體、或結(jié)構(gòu)突出屋面的接縫處通常采用搭接處理，通常把防水層切開后，將立面防水卷材翻起，清掃找平層，用滿粘法鋪貼一層防水卷材并與水平防水卷材壓茬粘結(jié)，然后將立面防水卷材翻下重新粘貼，卷材的搭接寬度應(yīng)該大于150mm。

2、防水卷材的“鼓包”。

瀝青油氈防水卷材出現(xiàn)鼓包的情況在實際工程中經(jīng)常出現(xiàn)。一般在下面兩種情況下比較容易出現(xiàn)：一種是室內(nèi)蒸氣透過結(jié)構(gòu)層滲透到普通防水卷材的底面；另一種是在保溫層或找平層中留有一定的水蒸氣，這些水汽蒸發(fā)或膨脹使普通防水卷材出現(xiàn)鼓包。鼓包一般從底層卷材開始由小到大，逐漸發(fā)展，有的大小鼓包成片串連，大的直徑可達200～300mm，局部隆起高達50～80mm。

對于瀝青油氈防水卷材出現(xiàn)“鼓包”而滲漏時，一般可根據(jù)“鼓包”的大小以及嚴重程度，采用不同的處理辦法。當(dāng)“鼓包”的直徑較小時（一般是指鼓包的直徑小于80mm），通常采用抽氣灌粘合劑加以處理。具體做法：在鼓包的兩邊鉆兩個小孔，一孔用針筒將鼓包內(nèi)的空氣抽出，另一孔用針筒注入粘合劑，然后用力碾壓，使之與普通防水卷材的基層粘結(jié)牢固。Z后在兩個針孔處用密封材料封嚴實。對于“鼓包”的直徑較大時，一般將“鼓包”割除，重新修補。

3、卷材防水層的開裂。

引起卷材開裂的原因主要是：找平層強度低，質(zhì)量比較差；屋面的面積大，分倉縫設(shè)置不合理；砂漿找平層干濕大導(dǎo)致開裂；還有環(huán)境溫度變化無常導(dǎo)致混泥土開裂或砂漿開裂等等。對于防水卷材開裂的修補，實際工程中也根據(jù)損壞的程度來選擇修補方法。像屋面防水層損害程度、面積較小時，可以采用密封材料補縫的方法，通常做法：首先切除卷材防水層裂縫處兩邊各50mm寬的找平層，深度方向大于30mm，然后灌熱聚氯乙烯膠泥并且高出屋面3mm。對于屋面防水卷材損害比較嚴重的情況，一般需重新設(shè)置防水層，在重新設(shè)置防水層之前，現(xiàn)在通常要求施工方在施工中設(shè)附加增強層，《屋面工程技術(shù)規(guī)范》也提到屋面防水時必須設(shè)置附加增強層（在防水過程中，某些位置由于應(yīng)力集中，變形頻繁，雨水沖刷嚴重或外力損害，會較早地出現(xiàn)局部損壞，導(dǎo)致整個防水層沒到耐用年限即需翻修，在這種情況下，對容易造成局部損壞的薄弱部位設(shè)置增強層，以提高防水層的整體設(shè)防能力，延長整個防水層的使用壽命）。屋面卷材防水增強層的具體做法是：一般采用200～300mm寬、1。2mm厚的高分子卷材或3mm厚的改性瀝青卷材單邊點粘在屋面板板端處，或用壓敏型粘結(jié)劑，Z后鋪貼大面積防水層。

二、屋面涂料防水層滲漏

常見現(xiàn)象及修補方法

1、涂膜開裂

（1）屋面板端縫處沒有進行柔性密封處理，當(dāng)屋面板產(chǎn)生變形時，引起涂膜開裂；

（2）厚質(zhì)防水涂料一次涂成，涂膜收縮和水分蒸發(fā)后易產(chǎn)生開裂；

（3）防水涂料質(zhì)量不好，水分蒸發(fā)后產(chǎn)生開裂。

修補方法：先將開裂處及其附近（擴大到100-150mm）的涂膜防水層鏟除，鏟口周圍留成斜槎，并清理基層，再用質(zhì)量合格的同樣防水涂料分遍涂刷，先涂的涂層干燥成膜后方可涂刷后一遍涂料，使其達到所要求的涂膜厚度。

2、涂膜鼓泡

主要是防水涂料質(zhì)量不好，未能達到技術(shù)性能指標。

修補辦法：先將鼓泡處及其附近的涂膜防水層鏟除，鏟口周邊留成斜槎，并清理基層，再用質(zhì)量好的同樣的防水涂料分遍涂制。

3、細部節(jié)點滲漏

引起天溝、檐口、檐溝、泛水等部分雨水滲漏的原因主要有以下幾種情況：

（1）天溝、檐口、泛水處未增鋪有胎體增強材料附加層或沒有進行密封處理；

（2）無組織排水檐口，在涂膜收口處密封材料開裂或剝落，造成涂膜張口；

（3）水落口處水鋪胎體增強材料，或伸入杯口內(nèi)長度不夠，在加鋪附加層之前，沒有做好密封處理。

修補辦法：

（1）未增鋪胎體增強材料的，應(yīng)將原處涂膜防水層鏟除，清理基層后，加輔胎體增強材料，再用新的防水涂料分遍涂抹；

（2）密封材料開裂或剝落，應(yīng)將其鏟除干凈，用新的密封材料嵌填；

（3）節(jié)點處涂膜開裂按上述方法修補。

（本文來自防水與施工）
