午夜激情经典国产福利_美女动漫国产毛片_免费 无码 国产在线观看AV_中文字幕亚洲制服57页_日韩午夜在线看导航视频网站_就爱啪啪手机版免费_亚洲最大av网站_亚洲国产成人久久一区二区三区_正在播放国产白嫩在线视频_caopon超碰发布网站

歐西盾防水
您當前的位置 ： 首頁 > 媒體中心 > 行業(yè)資訊 > 正文

地鐵滲漏水的原因分析及防滲堵漏措施

從地鐵管道發(fā)現(xiàn)漏水局部來看，水均由主體結(jié)構(gòu)的混凝土薄弱部位滲漏出來。它說明了兩個方面的問題：一是主體結(jié)構(gòu)的剛性自防水局部失效；二是由防水材料構(gòu)成的整體柔性防水層也已經(jīng)破壞。從常理判斷剛性結(jié)構(gòu)自防水局部失效與柔性防水層局部破壞有的在同一部位，但多數(shù)情況不會在同一部位，這是由于柔性防水層局部破壞后地下水穿過柔性防水層，進入結(jié)構(gòu)層的外壁，在地下水壓力的作用下水會在柔性防水層與結(jié)構(gòu)混凝土外表之間，劈開通道，當遇到結(jié)構(gòu)混凝土的自防水失效部位時穿透混凝土進入主體結(jié)構(gòu)，產(chǎn)生滲漏。因此，當人們發(fā)現(xiàn)主體結(jié)構(gòu)漏水時，其主體結(jié)構(gòu)的自防水和柔性防水層均已有局部的失效和破壞，但是具體滲漏部位卻很難查清。

按照不同的構(gòu)造方面，主體結(jié)構(gòu)漏水原因可以分為結(jié)構(gòu)混凝土剛性自防水局部失效，柔性防水局部破壞和建筑細部構(gòu)造不當?shù)取?/span>


結(jié)構(gòu)混凝土剛性自防水局部失效的原因有哪些？



結(jié)構(gòu)混凝土的局部施工澆筑質(zhì)量缺陷造成的通道根據(jù)缺陷狀態(tài)的產(chǎn)生有以下幾種情況：

1.由混凝土結(jié)構(gòu)不嚴密產(chǎn)生的通道。它主要是由澆筑混凝土漏振產(chǎn)生的振搗不實或施工過程中出現(xiàn)的暫停，或混凝土接茬不是按照標準施工縫作業(yè)，從而形成帶狀混凝土局部松散。2.模板板縫支設不嚴密產(chǎn)生縫隙漏漿形成的局部混凝土不實。3.模板支設總體不牢，上部澆筑引起下部模板變形產(chǎn)生的混凝土裂縫。4.通過主體結(jié)構(gòu)自防水混凝土的支撐鐵件或預埋件沒有嚴格實施防止漏水措施（不加焊止水環(huán)）引起的預埋件與混凝土之間的裂縫。5.主體結(jié)構(gòu)外圍結(jié)構(gòu)施工縫處理不當，在施工縫處產(chǎn)生穿水通道。6.當結(jié)構(gòu)混凝土為大體積時，由于措施不當，水泥水化熱引起混凝土劇烈的溫度升降變化造成的混凝土裂縫。


由于地基沉降不均勻引起的結(jié)構(gòu)局部缺陷沉降不均勻引起的底板的開裂或沉降不均勻產(chǎn)生的墻體受力不均而開裂，這些裂縫形成的穿水通道。

在地下水的浮力作用下產(chǎn)生的結(jié)構(gòu)變形增大而開裂。在有些梁板式地下結(jié)構(gòu)中，底板混凝土承載力小于由地面滲水飽和增大了的地下水浮力，設計剛度不足使底板產(chǎn)生向上的弓起變形，這些弓起變形達到一定值時，板就會產(chǎn)生微小的徑向裂縫，形成小的穿水通道。

主體結(jié)構(gòu)施工過程排水措施不當?shù)叵滤疃炔蛔悖Y(jié)構(gòu)混凝土成型的初期地下水過早地侵入結(jié)構(gòu)混凝土造成的局部結(jié)構(gòu)自防水失效。


客觀原因：
大量實踐證明，當?shù)叵鹿こ淌艿浇Y(jié)構(gòu)與溫差變形、材料收縮以及地基不均勻沉降和其他震動因素作用時，混凝土和鋼筋混凝土產(chǎn)生各種裂縫是必然的。

混凝土結(jié)構(gòu)一旦出現(xiàn)0.1mm以上的裂縫，漏水就難以避免，隨著時間的推移，在各種內(nèi)力和外力的不利條件作用下，混凝土裂縫還會逐漸擴大，滲水程度也會進一步加劇。而帶有腐蝕性介質(zhì)的地下滲水還會使鋼筋腐蝕，混凝土剝落，產(chǎn)生承載力降低、壽命縮短等事故。


柔性防水層局部破壞的原因有哪些？

1.柔性防水層的薄弱環(huán)節(jié)在地下水作用下被切裂，形成整體柔性防水層的破壞，導致水穿透防水層。主體結(jié)構(gòu)底板各陽角防水層容易被切裂，地下底板通常有1—2道沿周陽角線，該處結(jié)構(gòu)混凝土都是尖角，有的分兩次進行防水材料施工，其陽角線防水能力比較差，在結(jié)構(gòu)沉降過程中，該部位很容易被切裂。另外主體結(jié)構(gòu)底板柔性防水層都是采用外防內(nèi)貼法施工，而該法施工無法做到防水層和結(jié)構(gòu)層黏合緊密，在底板變形時容易使柔性防水層與底板脫開，脫開結(jié)構(gòu)的防水層又容易在地下水作用下鼓破。《地下工程防水技術(shù)規(guī)范》（GB50108-2001）第4.3.12條中特別規(guī)定“底板墊層混凝土平面位置的卷材宜采用空鋪法或點粘發(fā)，其他與混凝土相接觸的部位應采用滿粘法”。因此，這也就是說，對于底板而言，采用空鋪法或點粘法，底板墊層和柔性防水層之間可能是不密貼，它們之間存在間隙。另外，直接在柔性防水層上施工結(jié)構(gòu)層，底板和柔性防水層之間也是不密貼的。這些都可能造成漏水的通路。

2.柔性防水層因混凝土缺陷而穿孔破壞。這是由于下沉不均勻?qū)е陆Y(jié)構(gòu)較大的開裂帶動了柔性防水層的破壞；其次是當外防內(nèi)貼法施工的底板混凝土有較大的外空洞，此時人們不知道不能修補混凝土。產(chǎn)生防水層背面的損失，在水壓力作用下，小局部防水層被擊穿。立墻外防外貼法柔性防水保護層的損壞或變形引起防水層的局部損壞。主體結(jié)構(gòu)外墻通常采用的柔性防水層都是結(jié)構(gòu)混凝土形成后進行外防外貼法施工的，它的優(yōu)點是柔性防水層能較好的和結(jié)構(gòu)混凝土結(jié)合，但當前的做法多數(shù)只在防水層外部做磚砌保護層，當主體結(jié)構(gòu)出現(xiàn)較大的下沉或進行回填施工過程中有可能使防水層外的砌筑保護層產(chǎn)生變形斷裂或震動局部破壞了防水層。

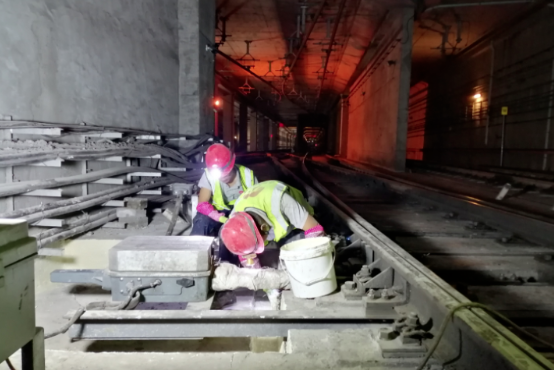

底板漏水處主要是在沉降縫，另有少量局部滲水

1.修理辦法為：沉降縫處漏水鑿開縫，清理縫內(nèi)水和雜物，用柔性帶伸縮的瀝青類材料灌縫，灌到離底板面約8-19處，用強大的剛性水不漏等材料均勻地填入縫內(nèi)，厚度約3cm，在水不漏上放置砂紙，或棉氈等材料，在砂紙或棉氈上填入水不漏至與底板相平，在填的同時埋上止水針頭（注意止水針頭的出漿口貼緊砂紙或棉氈，在填水不漏入縫時不能太稀，避免堵住針頭），高壓灌漿，注入止水劑至發(fā)現(xiàn)止水劑在結(jié)構(gòu)表面滲出，再灌其它針頭，止水完成一小時后，既可敲處灌注針頭，如針頭內(nèi)有些尚未發(fā)泡完成，等完全發(fā)泡完成后，再將空洞填補并清理干凈。
2.局部少量漏水：結(jié)構(gòu)龜裂縫漏水處理在施工縫較低處5-10cm處，傾斜45度，鉆孔至結(jié)構(gòu)體厚度的2/3深度，循環(huán)由地處往高處鉆，孔距為15-30cm為宜，鉆至較高處再一次埋設灌注針頭，灌漿針頭設置完成后，再以高壓灌注機由下往上注入止水劑至發(fā)現(xiàn)止水劑在結(jié)構(gòu)表面滲出，再灌其它針頭，止水完成一小時后，既可敲處灌注針頭，如針頭內(nèi)有些尚未發(fā)泡完成，等完全發(fā)泡完成后，再將空洞填補并清理干凈。
3.蜂巢漏水處理：在蜂巢范圍處，每隔20-30cm鉆一孔，鉆孔至結(jié)構(gòu)體厚度的2/3為宜，埋設灌注針頭并加以鎖緊固定后再以高壓注漿機注入止水劑，灌注順序可從較低處的灌注針頭開始灌注，當蜂巢內(nèi)經(jīng)由止水劑發(fā)泡填滿硬化后，從表面滲出時再順序向高處灌注，止水劑與水反應后會將所有的細縫填滿，即可完全解決漏水問題，止水完成一小時后，既可敲處灌注針頭，如針頭內(nèi)有些尚未發(fā)泡完成，等完全發(fā)泡完成后，再將空洞填補并清理干凈。





  • Copyright 2024 江蘇歐西盾科技有限公司 版權(quán)所有
  • 備案號：蘇ICP備2022045791號
